“水電站下泄生態流量”是指為滿足維持河道的基本生態功能和群眾生產、生活及其他用水需求，所需要水電站下泄的最小流量。“水電站生態流量監測”是最重要的長效監督、管理手段，為主管部門隨時掌握各水電站的流量下泄情況，保障下游河流的生態用水需求發揮了重要作用。

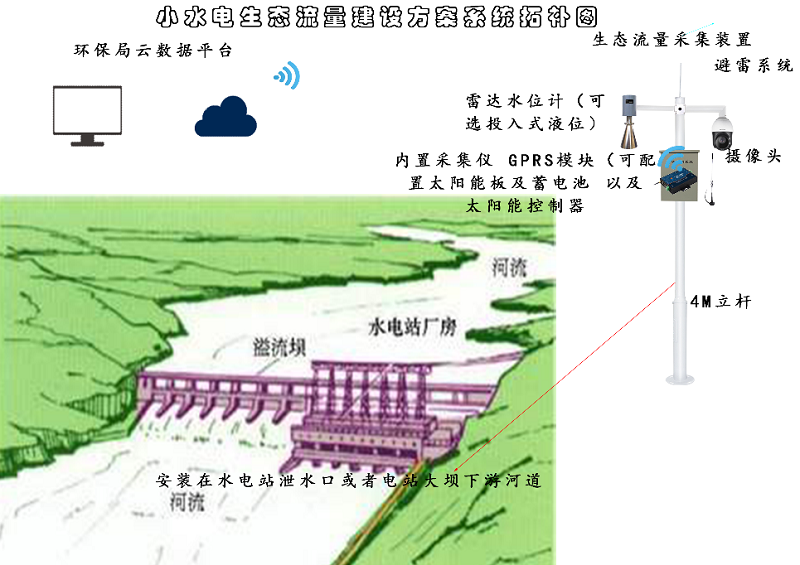

系統組成：

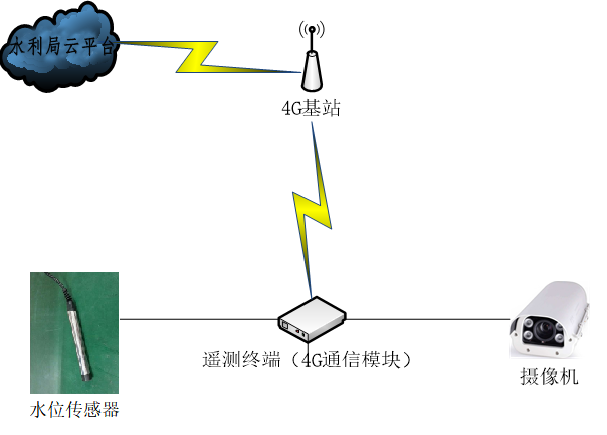

整體系統包括采集層、網絡層、數據層、運用層。數據直傳環保局平臺，因此在實際設計中我們只需要考慮采集層和網絡層即可。采集層主要監測閘門下泄流量以及視頻拍照2部分組成。網絡層主要以3G/4G 公用網絡信道通訊，系統供電依據現場實際情況可選廠用電供電和太陽能供電2種模式
1）數據采集層
小型水電站生態流量遠程泄放監測系統建設自動采集設備，實時監測閘位、水位、流量、圖片及工況等數據。
2）網絡層
網絡層分為計算機網絡和3G/4G公用網絡建設， 通信網絡系統主要解決水位監測站、流量監測站、圖像監測站等信息傳輸問題。根據所處區域的情況，主要采用3G/4G通訊，利用公眾信息服務的4G/3G信道，完成野外測站到云平臺中心平臺的數據交
小型水電站生態流量下泄遠程監控系統設備安裝、數據接入省小水電生態流量下泄監控平臺。
1）監測設備的安裝
生態流量下泄監測設備分為四種監測類型：
（1）閘門開度+機組出來實時監測
對小水電站的閘門進行實時開度監測，并進行視頻實時存儲，定時上傳視頻圖片疊加實時數據。同時將機組處理上傳到平臺。全面保障泄放效果。
（2）動態視頻+實施流量監控
主要針對核定泄放流量大?。ǖ扔冢?.05m3/s的電站，在泄放設施或下游建設測流斷面，通過水位-流量關系曲線測算泄放流量大小，輔以動態視頻監控，確保泄放效果。
（3）靜態圖像在線監控
主要針對核定泄放流量小于0.05m3/s的電站。由于該類電站泄放流量太小，監控泄放流量值誤差較大，缺乏實際意義。在泄放設施正常運行前提下，通過靜態圖像監控可滿足小流量泄放監管需求。
（4）無通信信號下的離線監測
針對無通訊信號的電站，在1和2的基礎上，加裝大容量內存條，將監控?cái)?shù)據存儲與現場，由縣級水行政主管部門和生態環境主管部門負責監管，定期調取數據。
以上生態流量下泄監測，通過遙測終端機將數據發送到省平臺。
2）數據集成
型水電站生態流量下泄遠程監測系統利用云臺建設，將電站基礎數據及監測數據錄入/采集至省級平臺內，在數據采集終端設備內計算流量、流速等數據與監測水位、圖片等信息一并上傳至省平臺，為平臺流量計算校核提供數據支撐
